緣起：
2006年9月14日，任天堂推出了Wii遊戲機，創新的遊戲方式吸引不少玩家。其中Wii控制器(Wii Remote)所帶來的控制方式更是讓遊戲體驗進展到一個全新境界，讓人們可以用貼近真實的方式，實地在遊戲裡揮棒、射擊、指揮音樂甚至揮劍砍殺。
任天堂Wii遊戲機與Wii控制器(資料來源：Wii ．維基百科)
這創新的控制器一推出來，有眼光的高手玩家馬上就注意到它有很寬廣的應用，而不只限於玩遊戲。200年6月，美國卡內基美隆（Carnegi Mellon）大學博士班學生
Johnny Chung Lee 在網路上放出一段影片，展示了透過Wii遙控器與紅外線led發光筆來自製電子白板。
當時我也看到這段影片，當下只是覺得這人相當有創意，卻沒有意識到這項發明能帶給教學上多大的助益。
直到一年後在當時任職的外社國小開始應用電子白板，體驗到這項科技在教學上的便利性。但當時無論是實體電子白板，或是虛擬式電子白板價格將近六到十萬。即使是電子白板相對平價的現在，一套也要四萬元以上。只有少數獲得上級補助的學校或專科教室，可以購置電子白板進行教學。當每個班級都購置有單槍與電腦(班班有單槍，班班有電腦)之後，能夠有餘力購置班級電子白板的學校，恐怕是少之又少。
最近，在無意間看到南投草屯國小資訊組長林家賢老師的部落格http://media.ttes.ntct.edu.tw/blog/，上面有許多利用Wii遙控器架構自製電子白板系統的資料，電子科班出身、喜歡DIY的老婆大人也非常有興趣，於是兩人利用課餘與假日時間，共同研究、製作與改良出屬於自己的自製電子白板系統。
一、原理

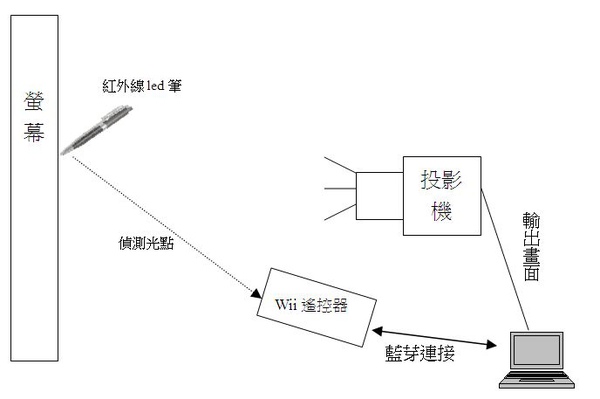

架設自製電子白板示意圖
Wii控制器前方有可捕捉紅外線光的CMOS感測器，可看做是快速捕捉紅外線位置的數位攝影機，捕捉紅外線LED發光的位置，將位置資訊透過無線藍牙介面傳送進電腦。再由電腦上的驅動程式與定位軟體進行定位，便可在電腦上模擬滑鼠或畫筆的各項功能。
Wii控制器(圖片來源：Wii Remote ．維基百科)
二、紅外線led筆製作

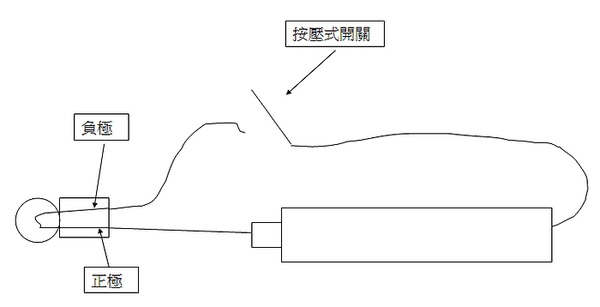

(一)電路示意圖
紅外線LED筆的電路構造非常簡單，應用的就是國民小學中年級自然與科技領域電路單元「斷路」與「通路」的概念。
(二)所需材料:
1.電池使用容易取得的1.5V三號電池一顆即可。

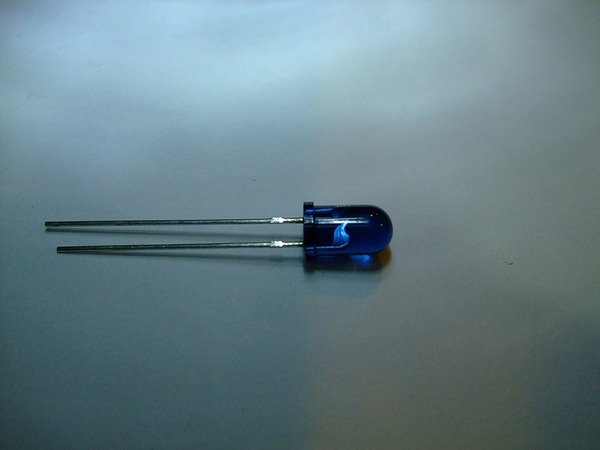

2.Led則必須使用波長940nm的IR LED，經實地測試結果，以美國TSAL6400 IR LED效果最佳。
http://www.vishay.com/ir-emitting-diodes/list/product-81011/

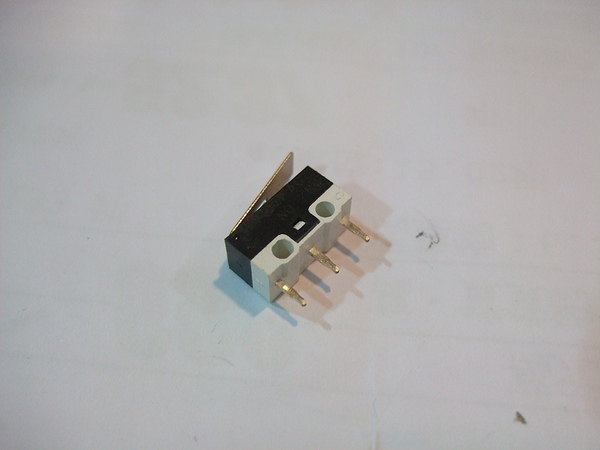

3.按壓式開關，電子材料行即可購得。
4.附電線的電池座

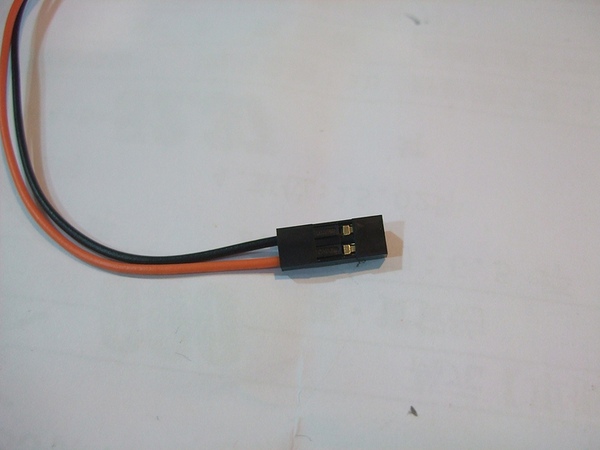

5. 2P雙頭杜邦線(含母座)：雙頭的線可以對半剪開，製作兩組Led插座。

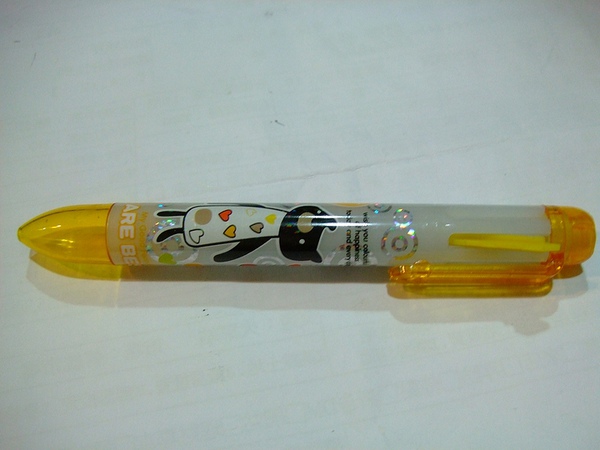

6.多色原子筆粗筆桿(多色原子筆可以於十元商店購得)

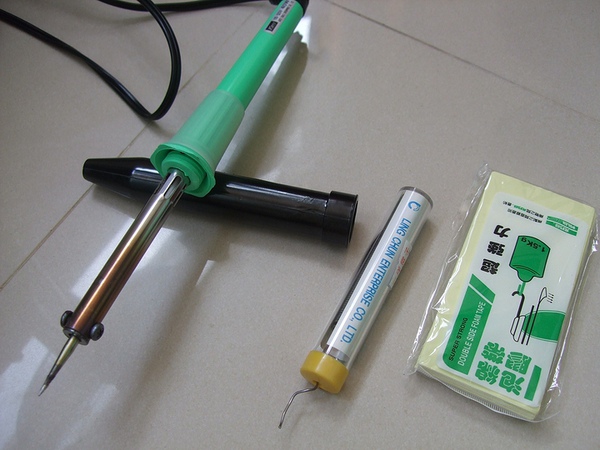

7.應用工具:烙鐵、銲錫、熱熔膠
(三)製作過程
1.將按壓式開關、2P雙頭杜邦線(含母座)、電池座按照上面電路示意圖焊接完成，電線塞入筆身。
焊接完成圖

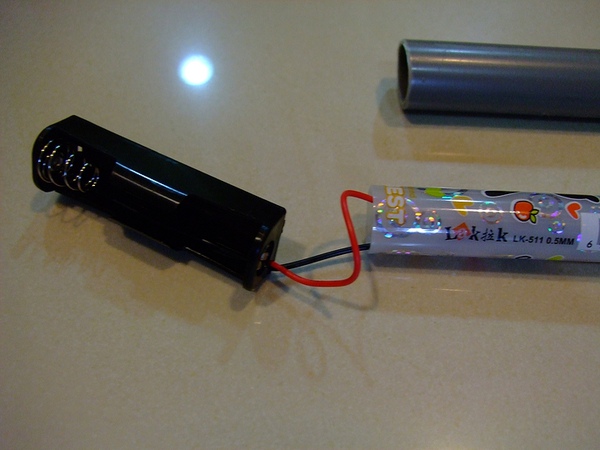

電池座將負極線與正極線一同由前端小孔穿出。

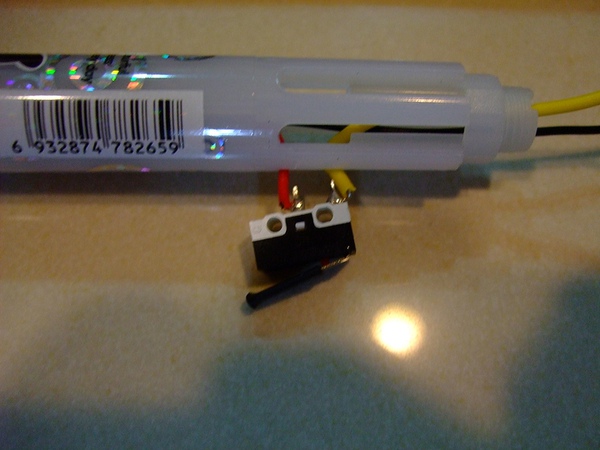

開關焊接在正極線或負極線上形成斷路，電池另一極至Led插座要保持連接狀態。

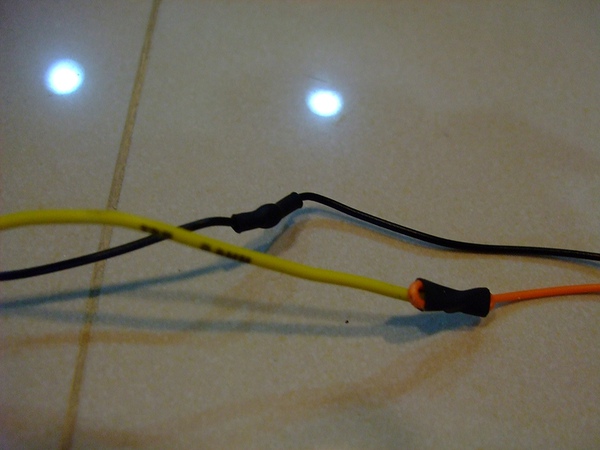

電線焊接處可用絕緣膠帶或熱縮套管封起，以免焊接處互相接觸，造成短路。
Led接腳較長，可剪取適當長度插入杜邦線母插座。
(Led接腳具有方向性，若通電後不亮，反過來插就可)
2.將筆身、電池座、杜邦線母插頭組合好，用熱熔膠固定。

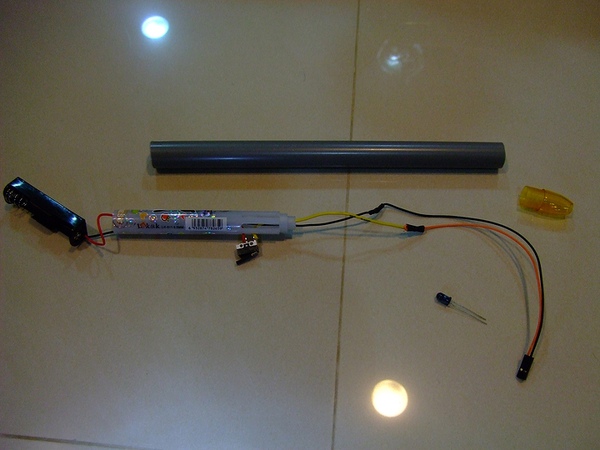

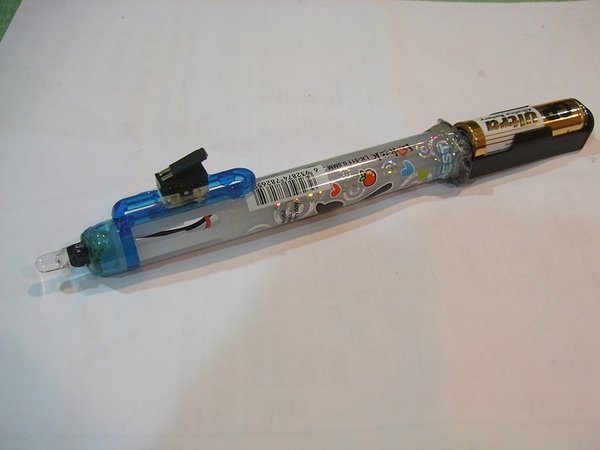

試做一號筆，長度比正常原子筆多出電池座的長度。

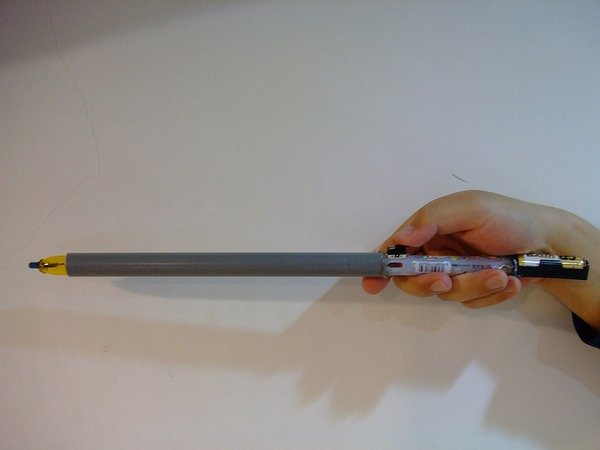

試做二號筆，用硬式塑膠水管加長，電線亦用焊接方式加長，可給小朋友或個子嬌小的老師使用。

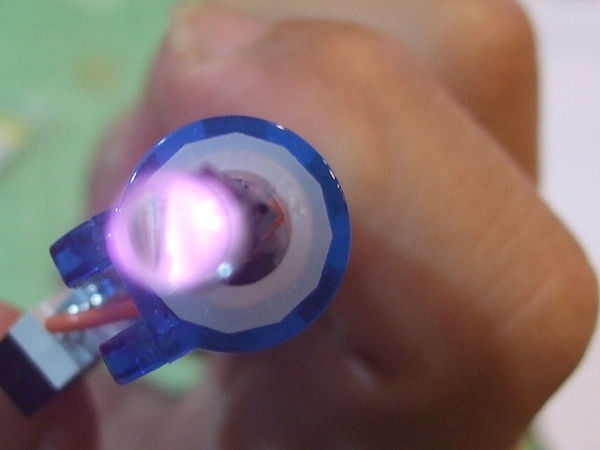

3.通電測試：由於IR Led發出的紅外線為人類肉眼不可見光，必須要藉由數位相機觀看成功發光與否。
(四)商品化 IR Led筆：
1.玩家自製販售：250元
http://goods.ruten.com.tw/item/show?11090609193123
2.廠商開模製作：330元
http://store.pchome.com.tw/sungos/M04849837.htm
三、應用軟體
執行以下應用軟體，請先確定電腦裡已安裝「Microsoft .NET Framework 3.5」，若執行下列軟體有問題時，請先到下列網頁下載軟體並安裝完畢。(如果電腦裡的Windows XP以上版本的作業系統，有按時更新的話，應該會有Microsoft .NET Framework 3.5，不需另外安裝)
1.螢幕定位軟體 Wiimote Whiteboard v0.3
http://johnnylee.net/projects/wii/WiimoteWhiteboardv03.zip
2.螢幕畫筆軟體 Pointofix
教學：http://edumeme.blogspot.com/2008/09/pointofix.html
3.Wii控制器藍牙自動配對軟體 WiimoteAutoConnect
http://mail.lsps.tp.edu.tw/~gsyan/works/index.html#w9
以上三樣軟體都是免費軟體，我把它們整合成一個壓縮檔，請到以下網址按照指示下載，解壓縮完就可以直接使用，不用經過安裝程序。
http://webhd.xuite.net/_oops/iamchuck/de5
四、實際架設

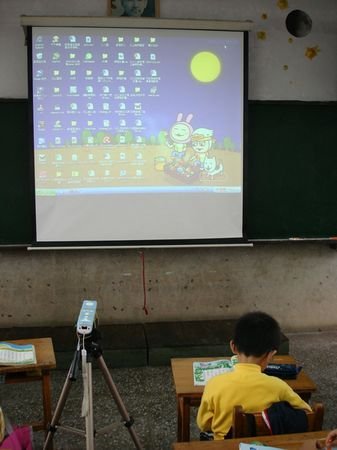

1.在教室中參考「架設自製電子白板示意圖」架設。
用三腳架固定Wii控制器，或用麥克風支架代替三腳架。
2.教室電腦一般是無內建藍牙的桌上型電腦，需購買USB介面藍牙傳輸器接上電腦USB插孔，Windows XP 以上作業系統已內建藍牙驅動程式，安裝好硬體即可自動安裝驅動程式，再與Wii控制器配對連線。

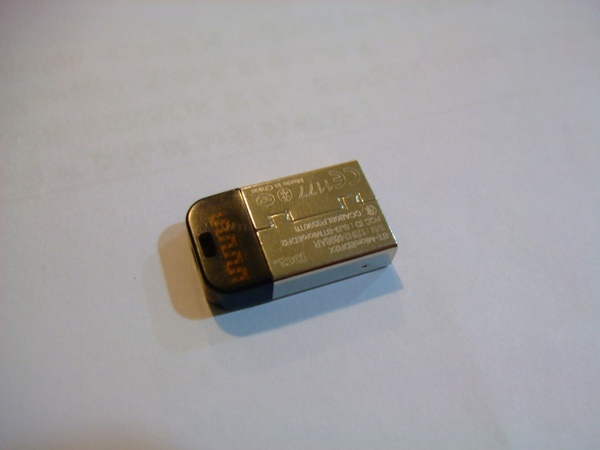

小巧的USB介面藍牙傳輸器
(1)電腦插上藍牙連接器，系統列右下角出現藍牙圖示。

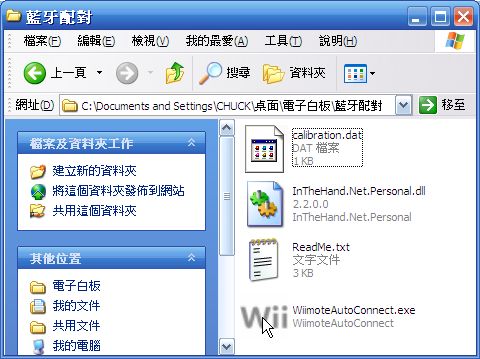

(2)打開「電子白板」資料夾裡的「藍牙配對」資料夾
(3)打開WiimoteAutoConnect.exe執行檔

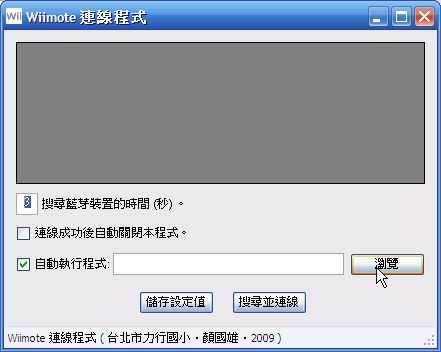

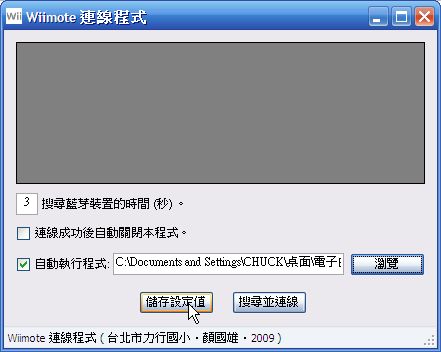

(4)開啟後，將自動執行打ⅴ，點選「瀏覽」按鍵

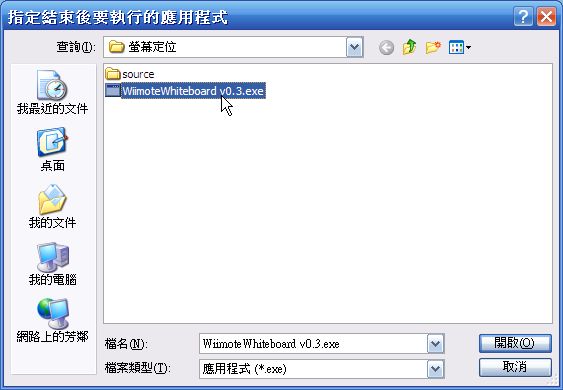

(5)選取WiimoteAutoConnect.exe後，按下「開啟」
(6)按下「儲存設定值」，下次軟體配對連線後，便自動開啟螢幕定位程式WiimoteAutoConnect.exe。

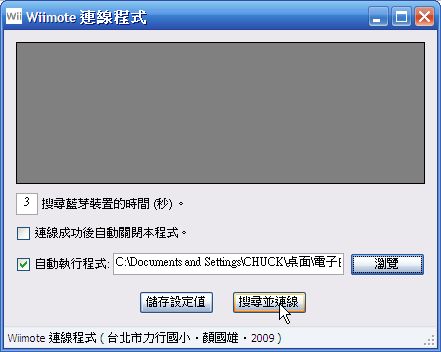

(7)先同時按下Wii控制器的①鍵+②鍵，
再點擊「搜尋並連線」。

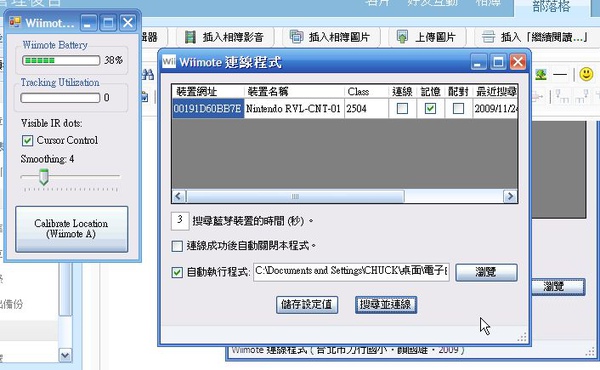

(8)連線成功，會出現裝置名稱，並啟動WiimoteWhiteboard 螢幕定位程式。，若不成功，則增加搜尋藍芽裝置的時間為5~6秒，先同時按下Wii控制器的①鍵+②鍵，再次點擊「搜尋並連線」，重新配對一次。
3.教室電腦若是已內建藍牙的筆記型電腦，則直接開啟藍牙功能，再進行上面(2)~(9)的步驟，將Wii控制器與電腦配對成功。
4.啟動電子白版定位程式WiimoteWhiteboard，在螢幕四角落定位點利用Led筆進行定位。
(1)點擊「Calibrate Location」按鍵，進行定位。

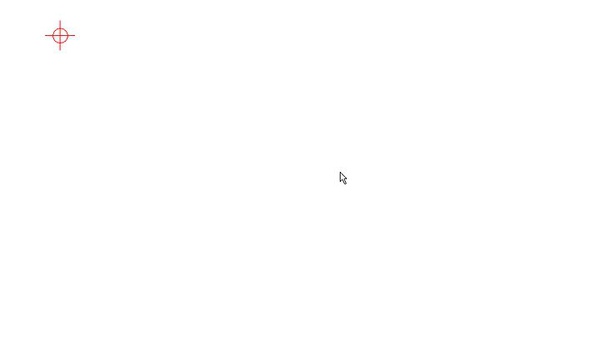

(2)使用紅外線Led筆，在螢幕上四個定位點依序定位。
5.定位完成，參考定位程式顯示之追蹤率，找出擺放Wii控制器的最佳位置。
「Tracking Utilization」即為Wii控制器捕捉IR Led所發出紅外線，得到的追蹤率。追蹤率越高，書寫越順暢。建議將Wii控制器多擺幾個位置反覆定位，找出最佳的擺放位置。
6.可啟動pointfix螢幕畫線軟體操作電子白板，或搭配書商所提供之電子白版光碟進行教學。

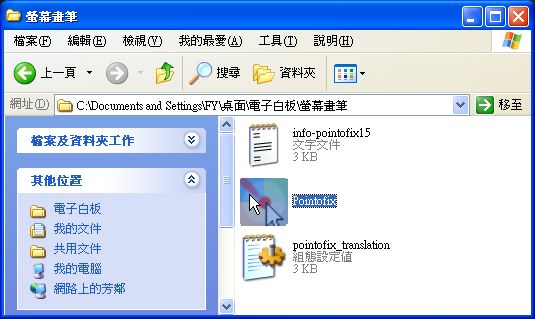

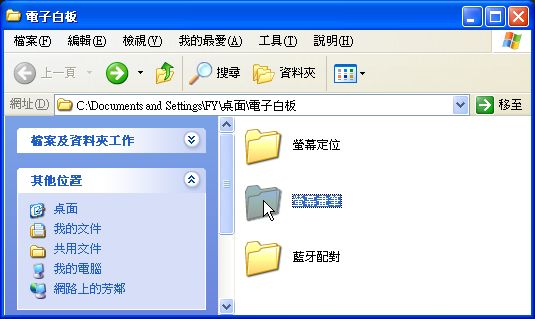

(1)打開「電子白板」資料夾裡的「螢幕畫筆」資料夾
(3)打開Pointofix.exe執行檔
(4)螢幕畫面上會有個寫有「開始」兩字的小視窗，點擊「開始」，會發現原本螢幕上會多出電子白板工具列。
(5)Pointofix軟體可在任何螢幕畫面上作畫、或寫字加以評註。
詳細教學請參訪連結：http://edumeme.blogspot.com/2008/09/pointofix.html
五、成果演示
製作完成，在家演示電子白板。
在校上國語課片段
小朋友使用螢幕畫筆軟體 Pointofix，在螢幕上寫字。
六、參考資料：
1. Johnny Chung Lee．美國卡內基美隆（Carnegi Mellon）大學博士班的學生
http://johnnylee.net/projects/wii/
2.林家賢．南投國小資訊組長
http://media.ttes.ntct.edu.tw/blog/?p=524
3.珍珠盒子部落格
http://blog.xuite.net/pearlmin/moon/15424517
4.阿岡老師的異想世界(最簡單，不動用焊槍的led筆製作方法)
http://kentxchang.blogspot.com/2009/11/wiimote.html
七、附加方案
1.實物投影機平價替代方案
實物投影機動輒10000~40000
http://shopping.pchome.com.tw/?mod=store&func=style_show&SR_NO=AHAD0N
IPEVO P2V USB視訊攝影機 價格：1990
(百萬畫素，自動對焦，很多實物投影機甚至要手動對焦)
廠商官方部落格：
http://www.ipevo.com.tw/blog/?p=857
購買網頁：
http://shopping.pchome.com.tw/?mod=item&func=exhibit&IT_NO=DSAD00-A44263533&c=A05#sp
2、DIY IRS即時反饋系統(俗稱按按按)
IRS即時反饋系統：參考網奕資訊
http://www.habook.com.tw/Software/Detail_soft.asp?BookNo=ME010200&B_key=e流互動教室&CatalogID=12
自製IRS按按按系統(研究資料中)
1.翁崇銘教學素材網
http://blog.xuite.net/charms/collect/25546069
2.成州國小三年九班
